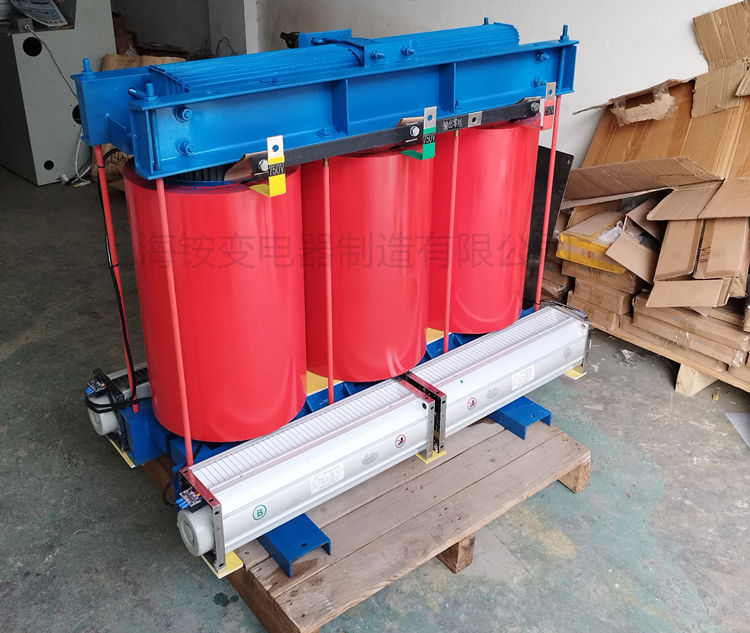

变压器ZLSK 427KVA是一种额定容量为427KVA的变压器设备,其输入电压为380V,输出电压为198V。输入电流为649A,输出电流为1245A。变压器的组别为DYN11或YNyn0,这表示变压器的绕组连接方式。这种变压器适用于将电压从高压变换为低压,用于工业、商业和住宅等场所,以满足不同电器设备的电压要求。变压器的性能参数和连接方式的选择对于电力系统的安全运行和电能转换效率具有重要影响。
参数特性
1. 额定功率范围为1KVA(1kw)至2500KVA(2500kw),亦可根据客户要求指定功率。
2. 输入电压范围包括220V、315V、380V、440V、460V、525V、660V、690V、1140V,允许波动范围为正负10%,客户也可指定电压。
3. 输出电压可选480V/460V/440V/415V/240V/230V/220V/210V/208V/200V/190V/182V/173V,客户可根据需要指定电压。
4. 电源为三相电源。
5. 频率范围为50Hz至60Hz。
6. 可提供双绕组或多绕组的绕组形式。
7. 采用空气自冷方式进行冷却。
8. 效率达到或高于98%。
9. 输出波形无附加失真。
10. 可持续长期连续运行,支持无人值守工作。
11. 绝缘电阻不低于50MΩ。
12. 电气强度测试条件为工频正弦电压3KV下连续1分钟无击穿及闪络现象。
变压器的工作原理是基于法拉第电磁感应定律、当一次绕组中的电流变化时,会在铁心中产生一个变化的磁场。这个磁场会穿过二次绕组,并导致在二次绕组中产生感应电动势。根据法拉第电磁感应定律,感应电动势的大小与磁通量的变化率成正比。
这一系列的变压器是专门为企业设备设计的,旨在解决因国内外电压不同而导致设备无法正常使用的问题。这些变压器可以满足各种输入电压需求,如三相输入440V、420V、400V、380V,同时提供多种输出电压选项,包括三相输出480V、460V、440V、415V、400V、240V、230V、220V、210V、208V、200V、190V、182V、173V、120V、110V、100V等。我们还可以根据客户需求进行定制设计。
这些产品具有稳定运行、优良性能等特点,同时还具备防火、防潮、安全可靠、节约电能和维护方便等优点。它们适用于各种电压设备的场所,因为在不同地区电压不同的情况下,可以转换电压以适应设备需求。我们的变压器是根据各类电压设备的独特需求量身定制的,以确保完全适配于设备的要求。
◆功能特点:
1、我们的产品符合一系列国际标准,包括IEC60076、GB1094.0-2007、CNS13390等,确保产品质量达到国际水平。
2、适用于交流频率45~65Hz,电压≤660V的场所,我们的产品设计精良,性能稳定可靠。
3、输入、输出电压规格可根据客户设备要求进行个性化定制,确保产品与设备匹配。
4、接线方式及绝缘等级均可根据客户需求进行定制,灵活满足各类应用场景。
5、我们采用优质材料制造,以确保产品具有优良的电气特性和机械强度,长期稳定运行。
6、产品设计采用固定式端子台,外观美观耐用,安全性极高,为用户提供便利的安装与维护。
7、铁芯经过专业热处理,耗损极低,确保产品长期高效运行,降低维护成本。
8、我们的产品可满载额定电流连续使用,使用寿命长,为用户提供持久可靠的电力保障。
◆使用条件:
1、使用海拨高度≤3000m
2、环境温度:-45℃~+50℃设备可散热,勿暴晒
3、相对湿度:≤90%无凝结
4、使用场所无严重影响变压器绝缘强度的腐烛性气体,金属粉尘、导电粉尘及无其他易爆易燃的危险物质。
容量(KVA) |
外形尺寸 长×宽×高(mm) |
安装尺寸(mm) |
外壳尺寸 长×宽×高(mm) |
变压器电压 |
ZLSK-1 | 180×110×180 | 80×150 | 280×210×280 | 380V/198V |
ZLSK-2 | 230×150×220 | 105×145 | 330×250×320 | 380V/198V |
ZLSK-3 | 260×200×250 | 125×180 | 360×300×350 | 380V/198V |
ZLSK-5 | 300×230×280 | 145×200 | 400×330×380 | 380V/198V |
ZLSK-8 | 360×230×330 | 135×275 | 460×350×430 | 380V/198V |
ZLSK-10 | 420×230×420 | 135×310 | 570×360×570 | 380V/198V |
ZLSK-15 | 480×250×480 | 140×320 | 630×370×630 | 380V/198V |
ZLSK-20 | 520×250×520 | 155×400 | 670×390×670 | 380V/198V |
ZLSK-30 | 550×280×650 | 165×400 | 800×400×870 | 380V/198V |
ZLSK-40 | 610×300×650 | 170×400 | 800×400×870 | 380V/198V |
ZLSK-50 | 610×300×650 | 175×400 | 850×500×850 | 380V/198V |
ZLSK-60 | 700×320×660 | 190×450 | 850×500×850 | 380V/198V |
ZLSK-80 | 700×350×670 | 195×450 | 1000×550×1000 | 380V/198V |
ZLSK-100 | 750×350×680 | 210×450 | 1000×550×1000 | 380V/198V |
ZLSK-120 | 750×350×680 | 215×450 | 1000×600×1000 | 380V/198V |
ZLSK-150 | 850×370×680 | 230×450 | 1100×600×1100 | 380V/198V |
ZLSK-200 | 950×450×680 | 290×450 | 1100×600×1100 | 380V/198V |
ZLSK-250 | 950×450×830 | 290×450 | 1300×700×1300 | 380V/198V |
ZLSK-300 | 1050×450×950 | 290×450 | 1300×700×1300 | 380V/198V |
ZLSK-350 | 1100×500×1000 | 310×500 | 1300×700×1300 | 380V/198V |
ZLSK-400 | 1100×550×1100 | 320×500 | 1300×700×1300 | 380V/198V |
ZLSK-500 | 1250×600×1250 | 320×600 | 1500×800×1500 | 380V/198V |
用户须知:
1、开箱检查:
箱体在运输过程中有无损坏;变压器及其它元器件是否完好无损;紧固件有否松动、移位,接线端子有否接触不良。
2、安装须知:
变压器安装场地必须干燥通风,无强力振动,无灰沙雨水渗漏; 就位搬迁须小心轻放,严禁过分倾斜,就位后机器底盘受力要均匀,箱体放置平稳;就位所在四周应有足够的空间余地,确保变压器的通风与维护。
3、绝缘要求:
短接“输入”与“输出”端子并引出测试点, 测试点对地(机外壳)用1000兆欧表测试绝缘电阻,此值应大于2兆欧。
我公司还生产江安县的电表箱,输出三项380V+N的三相四线制变压器,220V 360V 380V 400v 转/变为58.16v低电压的变压器,三相输入220V 360V 380V 400v 转/变 41.36v的变压器等多种规格型号的产品
