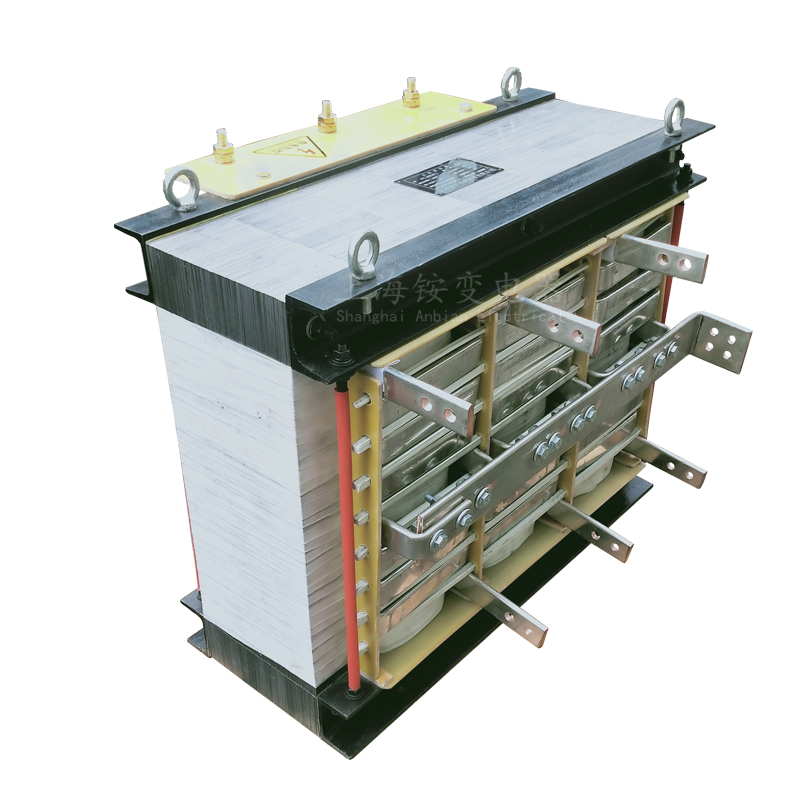

三相五柱六相双反星形变压器工作原理

三相五柱双反星形变压器主要用于低压大电流可控硅整流电路中，三相五柱式双反星形变压器由于两旁轭的存在，可以省去平衡电抗器，达到使两组三相半波整流电路并联工作的目的，整流后的波形和三相桥式一样，为6脉波，由于省去了平衡电抗器，由三相五柱式双反星形变压器构成的设备更加简化、合理和经济。

三相五柱双反星形变压器由于两旁轭的存在，使得铁芯框中的三倍频谐波磁通或不对称分量中的零序磁通可从旁轭通过，而不必通过螺杆、夹件等结构件成回路，从而有效降低了变压器的零序阻抗，减少了设备使用过程中产生的零序损耗，降低了这些结构件上的附加损耗；同时使得上铁轭和下铁轭中的磁通量大大低于铁芯柱中磁通量，有效降低了铁芯框的高度，节省了设备所占空间。

三相五柱双反星形整流变压器铁芯选用优质晶粒取向冷轧硅钢片，铁芯柱和铁轭为多级阶梯迭积的圆截面或矩形截面。在上、下铁轭的两侧利用槽钢作为夹件，通过夹轭螺杆以达到夹紧铁芯的目的。
绕组采用Y/Yx2联接方式，能有效滤除隔离电网谐波。
采用双反星形接线方式整流，能发挥变压器较大转换及使用效率。
绝缘等级为F级和H级。

该产品完全能满足水电部颁发的《电力系统谐波管理规定》的要求。具有带负载能力强，结构合理、效率高，能耗低、温升低、噪音小等特点。


应用场合
电化学行业
电化学工业是应用整流变压器较多的行业。电解有色金属化合物以制取铝、镁、铜及其它金属；电解食盐以制取氯碱；电解水以制取氢和氧。

传动用直流电源
这一类整流变压器主要用于电力传动中的直流电机供电，如轧钢电机的电枢和励磁。

电镀用或电加工用直流电源
整流变压器额定直流负载电压为数伏至数十伏，电流大至数万安培。

励磁用直流电源
用于同步电机作励磁用。

充电用直流电源
一般用于蓄电池充电。



主要参数特性
1.输入电压：额定电压380v±10%。
2.输出电压：客户指定电压（空载）。
3.电源相数: 三相
4.额定功率：任意，客户指定。
5.频率范围：50－60Hz。
6.绕组形式：双反星形。
7.冷却方式：自冷。
8.效率：≥98%。
9.波形失真：无附加波形失真。
10.可长期连续无人值守工作。
11.绝缘电阻：≥50MΩ。
12.电气强度；工频正弦电压3KV历时1分钟无击穿及闪络现象。

使用条件
1、海拔高度不超过2000米，周围介质温度不高于40℃、不低于-30℃。超过以上正常使用条件时，应按国家标准GB6450-86作相应的定额调整。
2、空气相对湿度不大于90%（温度为20℃±5℃时）。
3、没有导电尘埃和足以破坏金属及绝缘的腐蚀气体或蒸气场所。
4、没有剧烈震动和颠簸且垂直倾斜度不超过5度的场所。
5、不能发生火灾或爆炸、危险的场所。
