三相进线电抗器是装在变频器前端的滤波电抗器、它的作用是防止后端的变频器因调速产生的谐波分量串入电网从而影响整个电源的质量、200KW的变频器需采用510A电流的进线电抗器、该电抗器型号是acl-510a、泗水县GGD配电柜低压箱厂家,SG-380KVA变压器,SVC-2KVA高精度交流稳压电源 2000VA单相稳压器。

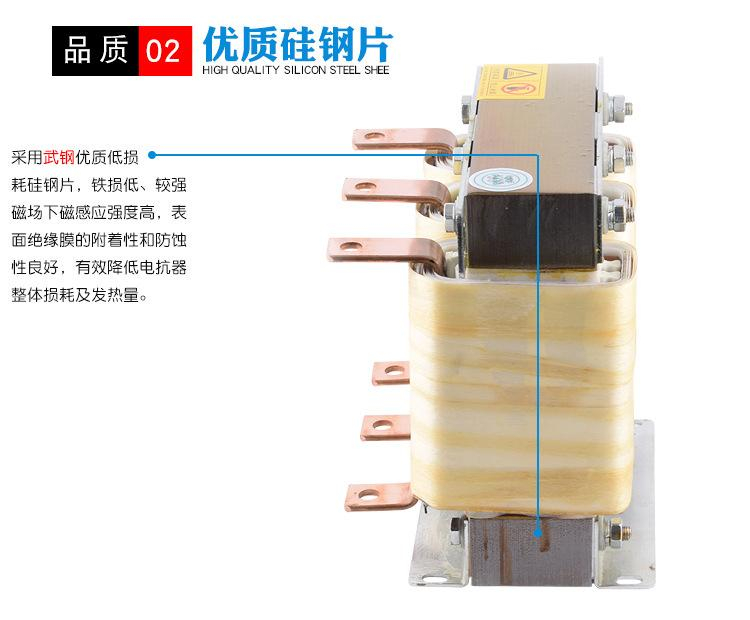

变频器200kw输入三相进线电抗器acl-510a特性
1.系统电压：0.66KV 660v 0.45KV。
2.工作电流：510A。
3.电源相数: 三相。
4.产品容量：acl-510a。
5.频率范围：50－60Hz。
6.出线方式：向上或水平。
7.绝缘电阻：≥50MΩ。
8.电气强度；工频正弦电压3KV历时1分钟无击穿及闪络现象。
9.绝缘等级：B级。
10.噪声≤65dB。
11.产品执行标准： IEC289:1987电抗器GB10229-88电抗器(IEC289:1987) JB9644-1999半导体电气传动用电抗器。
变频器200kw输入三相进线电抗器acl-510a主要应用于工业/工厂自动化控制系统中，安装在变频器、调速器与电网电源输入电抗器之间，用于抑制300KW变频器、调速器等产生的浪涌电压和电流，较大限度的衰减系统中的高次谐波及畸变谐波。
变频器和调速器在工作过程中，经常会受到浪涌电流和浪涌电压的冲击，会严重损坏变频器和调速器的性能和使用寿命，如在其前面加装输入电抗器，就可以起到抑制浪涌电压和浪涌电流，保护变频器和调速器，延长它们的使用寿命和防止谐波干扰的作用。
变频器和调速器是在调速的时候经常会产生高次谐波和产生波形畸变，会影响其它设备正常使用，在200kw变频器输入端加装一个三相进线电抗器acl-510a，可以改善变频器的功率因数及抑制谐波电流，滤除谐波电压和谐波电流，改善电网质量。
输入电抗器的适用条件
1、电源对其它设备有明显的干扰（干扰、过压）。
2、电源相间电压不平衡＞额定电压的1.8%。
3、阻抗极低的线路（动力变压器为变频器额定值的10倍多）。
4、在一条线路上为减小线电流而安装的大量变频器。
5、使用cosφ（功率因数）校正电容或功率因数校正单元。
变频器200kw输入三相进线电抗器acl-510a使用环境条件
1.海拔高度不超过2000米。
2.运行环境温度-25℃至+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，电抗器如装在柜内，需要加装通风设备。
